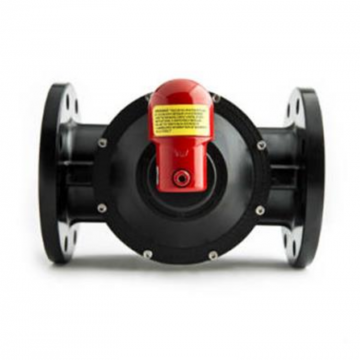

TORK-FDV SERİSİ MEKANİK DEPREM CİHAZI
ÜRÜN AÇIKLAMALARI
| TORK FDVSerisi - DEPREM ETKİSİYLE OTOMATİK GAZ KESİCİ VANA (MEKANİK DEPREM VANASI) | ||
| Sismik hareketleri (deprem) algılayan ve algılanan hareketler neticesinde gaz akışını otomatik olarak kapatan mekanik deprem vanasıdır. Bu cihaz deprem etkisi ile otomatik olarak gaz akışını TS12884 standardı şartlarında kesecek şekilde tasarlanmıştır. Cihaz standart şartlarında verilen ivme aralıklarında sismik titreşimlere maruz kaldığında istenilen kapamayı yapar. Fabrika ayarları bu şekilde yapılarak kullanıcı hizmetine sunulmuştur. |
||
| Kullanım Alanları |
: |
Doğalgaz, LPG, Metan, Propan, Hava, Vs. Gaz halindeki akışkanlar. |
| Çalışma Basıncı | : | 0-500mbar |
| Max. Dayanma basıncı | : | 2,5 bar ve 6 bar |
| Çalışma Sıcaklığı | : | -30°C , +60°C |
| Diş Boyu | : | min 20mm |
| Gövde | : | Alüminyum Gövde, iç aksam pirinç ve paslanmaz çelik. |
ÜRÜN ÖZELLİKLERİ
| ÖLÇÜLER | |||||||
|
MODEL NO |
ÖLÇÜ(G) | DN | A | B | C | D | E |
| FDV32 | 1 1/4" | 32 | 183 | 171 | 140 | 117 | 67 |
| FDV40 | 1 1/2" | 40 | 183 | 171 | 140 | 117 | 67 |
| FDV50 | 2" | 50 | 183 | 171 | 140 | 117 | 67 |
|
Min. Kapasite Değerleri |
||||
| MODEL | 2,5 bar | ÖLÇÜ (G) | DN | Enerji (kW) |
| FDV32 | 2,5 bar | 1 1/4" | 32 Dişli | 2300 |
| FDV40 | 2,5 bar | 1 1/2" | 40 Dişli | 2600 |
| FDV50 | 2,5 bar | 2" | 50 Dişli | 3200 |
| FDV80 | 6 bar | 3" | NW80 Flanşlı | |
| FDV100 | 6 bar | 4" | NW100 Flanşlı | |
| FDV125 | 6 bar | 5" | NW125 Flanşlı | |
| FDV150 | 6 bar | 6" | NW150 Flanşlı | |
| FDV200 | 6 bar | 8" | NW200 Flanşlı | |
