ÇEKMELİ DÜBEL S TİPİ
Marka: NORM
KULLANIM YERİ: Orta ve yüksek ağırlıktaki yüklerin betona monte edilmesinde kullanılan, normal cıvata ve saplama ile montaja olanak veren dübel çeşididir.
ÇEKMELİ DÜBEL S TİPİ
| ÖLÇÜ |
TEK DÜBELİN ÇALIŞMA YÜKÜ (KN) |
UYGUN AKS VE KENAR UZUNLUĞUNDA EĞİLME MOMENTİ (Nm) |
||
|---|---|---|---|---|
| M8 | 3,5 | 12,5 | ||
| M10 | 5,0 | 24,9 | ||
| M12 | 7,4 | 43,7 | ||

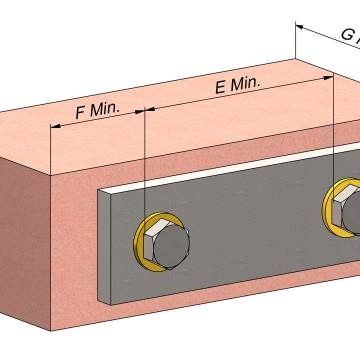

| ÜRÜN KODU | M | ØD | L | Smax | C | Emin | Fmin | Gmin | KOLİDEKİ ADET | KOLİ AĞIRLIĞI |
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ortalama kg) | |||
| NCED08 | M8 | 12 | 50 | 10 | 60 | 160 | 150 | 120 | 1.000 | 16,000 |
| NCED10 | M10 | 15 | 55 | 12 | 65 | 200 | 180 | 150 | 600 | 16,200 |
| NCED12 | M12 | 18 | 65 | 14 | 75 | 220 | 250 | 180 | 300 | 12,900 |
